A figura abaixo apresenta o diagrama em blocos de um sistema linear invariante no tempo composto pelos sistemas S 1 (t) e S 2 (t): A função S(t) do diagrama equivalente apresentado abaixo e a saída y(t) são, respectivamente, iguais a:

h 1 (t) + h 2 (t) e [h 1 (t) - h 2 (t)]*x(t)

h 1 (t) + h 2 (t) e [h 1 (t) + h 2 (t)]*x(t)

h 1 (t) - h 2 (t) e [h 1 (t) + h 2 (t)]*x(t)

h 1 (t)*h 2 (t) e h 1 (t)*h 2 (t)*x(t)

h 1 (t)*h 2 (t) e [h 1 (t)/h 2 (t)]*x(t)

Questão 1289186

Engenharia Elétrica e Engenharia Eletrônica · 2015

ID 1289186

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Diagramas de Blocos e de Bode

Ano: 2015 Banca: FGV - Fundação Getúlio Vargas Órgão: Tribunal de Justiça do Piauí

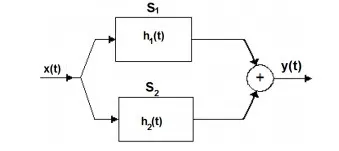

A figura abaixo apresenta o diagrama em blocos de um sistema linear invariante no tempo composto pelos sistemas S₁(t) e S₂(t):

A função S(t) do diagrama equivalente apresentado abaixo e a saída y(t) são, respectivamente, iguais a:
