Questão 1282013

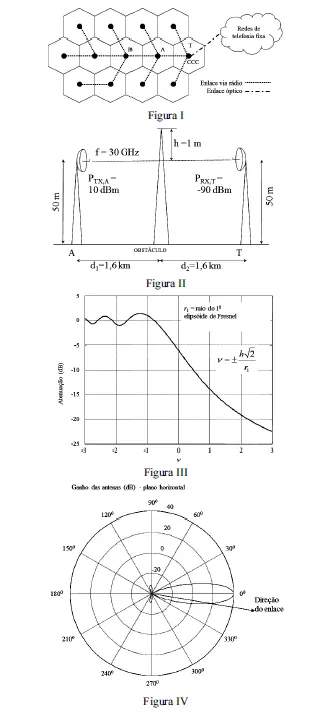

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

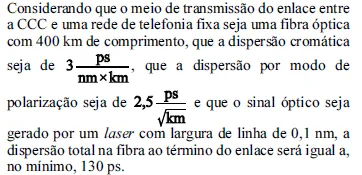

Com base nessas informações, julgue os itens de 71 a 74.
