Questão 1281996

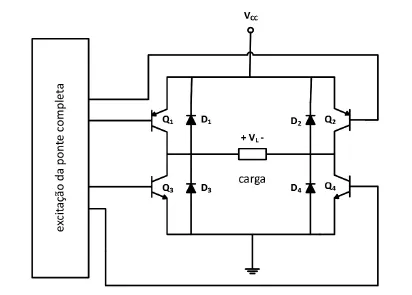

A figura acima mostra um circuito que contém uma ponte completa para implementação de conversor CC-CC, em que a carga deve ser assumida como um motor de corrente contínua. A excitação dos transistores se dá segundo um procedimento de modulação por largura de pulso (PWM). A respeito desse conversor, julgue os itens subsequentes.

As excitações das bases dos transistores seguem certo sequenciamento digital ao longo do tempo. Uma possibilidade de chaveamento dos transistores seria tal que para o motor girar em certo sentido, os transistores Q₁ e Q₄ devem saturar, enquanto os transistores Q₂ e Q₃ devem permanecer cortados. Para inverter o sentido de rotação, Q₂ e Q₃ devem saturar, enquanto Q₁ e Q₄ devem permanecer cortados.
