Questão
ID 1275682Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Justiça do Ceará

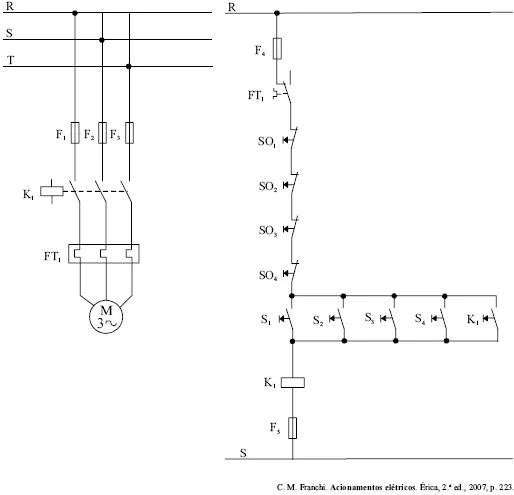

A figura acima mostra o esquema dos circuitos de comando e de força para acionamento de um motor de indução trifásico. Considerando que todos os componentes estejam corretamente dimensionados e instalados no circuito, julgue os itens seguintes.
O motor pode ser comandado de mais de um ponto, dependendo do botão a ser pressionado.
