Questão 1256445

Os sistemas de ventilação podem ter funções variadas, conforme as necessidades da instalação e o objetivo principal é promover a circulação de ar natural, resfriado ou aquecido para proporcionar conforto humano, bem como remover material particulado em ambientes industriais. A fim de que a ventilação cumpra as funções para as quais foi projetada, deve manter a pressão gerada dentro de valores adequados. Uma forma prática de determinar a pressão é por meio de um canal em forma de U, parcialmente preenchido com água ou mercúrio, conectado ao duto de ventilação, sendo que a forma de conexão nos permite estabelecer valores de pressão estática, dinâmica e total.

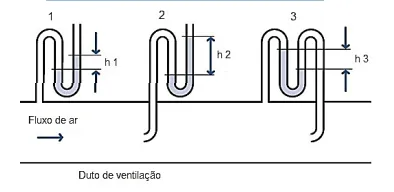

A figura (formas de medir pressão), a seguir, apresenta três formas de conexão, do canal em forma de U com o duto de ventilação, para as quais pode-se determinar o tipo de pressão obtida.

Assinale a alternativa correta.
