Questão
ID 1250049Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2014 Banca: FAURGS - Fundação de Apoio da Universidade Federal do Rio Grande do Sul Órgão: Tribunal de Justiça do Rio Grande do Sul

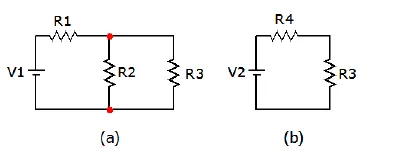

Para a figura abaixo, considere a fonte de tensão V1 de 12 volts, o resistor R1 de 3 ohms, o resistor R2 de 6 ohms e o resistor R3 de 2 ohms.
Assinale a alternativa que indica, respectivamente, o valor da tensão V2 e do resistor R4 que torna o circuito elétrico ‘a’ equivalente ao circuito elétrico ‘b’, em relação à tensão e à corrente sobre o resistor R3.
