Questão
ID 1249420Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2011 Banca: Prefeitura do Rio de Janeiro - RJ Órgão: Tribunal de Contas do Município do Rio de Janeiro

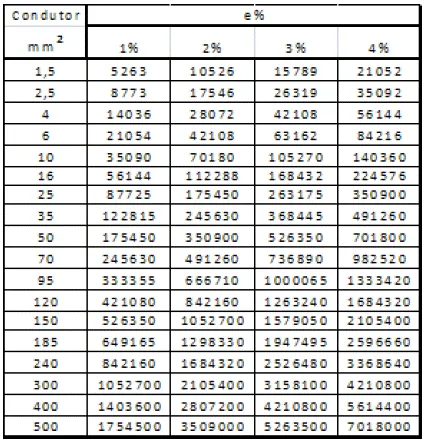

Para responder à questão 19, consulte a tabela abaixo.

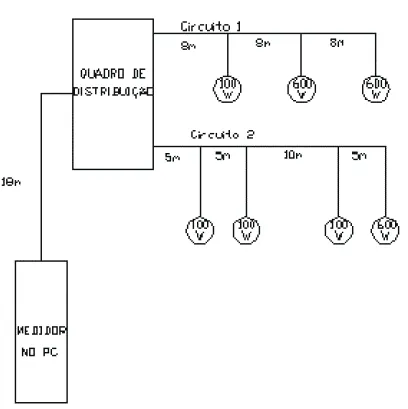

Um apartamento situado no sexto andar possui dois circuitos, conforme indica o desenho que segue.
Considerando-se que os condutores foram dimensionados pelo critério da queda de tensão admissível e estabelecendo-se uma queda de 2%, pode-se afirmar que as seções dos fios dos circuitos 1 e 2 são, respectivamente:
