Questão
ID 1246923Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado do Espírito Santo

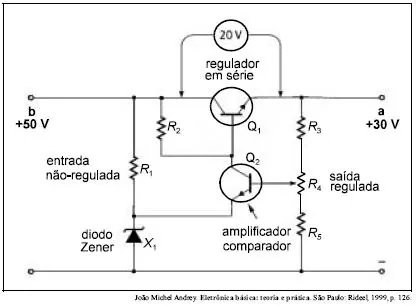

A figura acima mostra uma fonte de alimentação eletrônica regulada de 30 V de saída cuja entrada, não-regulada, é de 50 V. Com relação a essa fonte, julgue os itens seguintes.
Q1 é um transistor npn responsável por produzir, nesse circuito, a queda de tensão necessária para manter a tensão de saída em 30 V.
