Questão
ID 1246918Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado do Espírito Santo

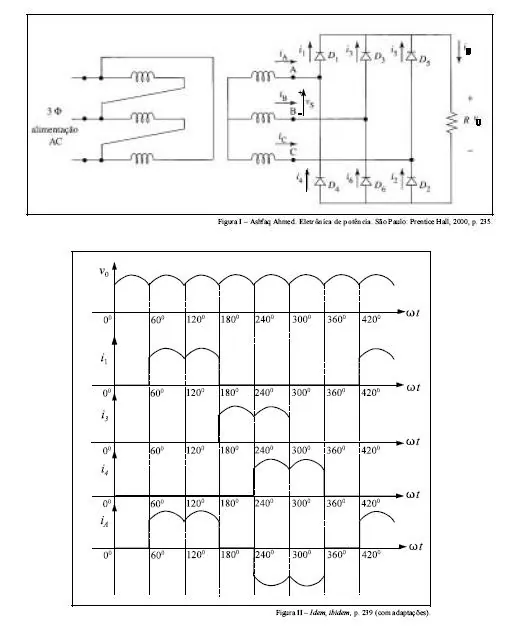

A figura I acima mostra o diagrama de um retificador trifásico não-controlado de onda completa em ponte que está funcionando perfeitamente. Esse retificador é alimentado por um transformador trifásico, com relação de transformação igual a 1:1, a partir de uma fonte trifásica senoidal equilibrada com tensão nominal de linha igual a vS. A figura II mostra os gráficos das formas de onda de algumas grandezas elétricas importantes do referido retificador. Considerando essas informações, julgue os seguintes itens.
Se a carga alimentada pelo retificador fosse do tipo RL - resistiva e indutiva -, as formas de onda das correntes nos diodos seriam iguais às mostradas nos gráficos.
