Questão 1246913

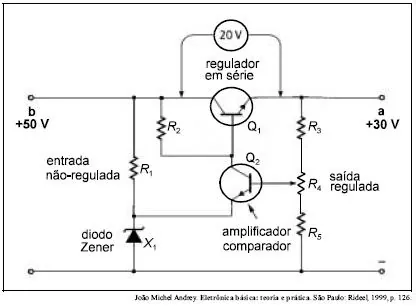

A figura acima mostra uma fonte de alimentação eletrônica regulada de 30 V de saída cuja entrada, não-regulada, é de 50 V. Com relação a essa fonte, julgue os itens seguintes.

Uma diminuição da tensão no ponto a causará diminuição da tensão na base de Q₂, aumentando, assim, a corrente no coletor deste. Isso tornará a tensão na base de Q₁ menos positiva que antes, fazendo que Q₁ conduza menos, diminuindo, então, a queda de tensão e retornando a tensão de saída para o valor inicial.
