Questão 1242453

Engenharia Elétrica e Engenharia Eletrônica · 2014

Questão

ID 1242453

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)

Ano: 2014 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal de Contas do Estado de Goiás

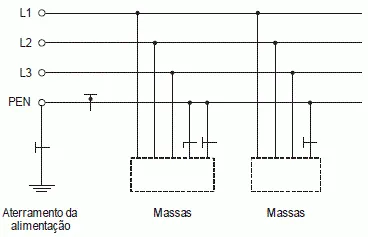

Nos projetos de instalações elétricas prediais devem ser previstos esquemas de aterramento, conforme a figura abaixo.

A figura representa o esquema de aterramento

Alternativa A:
TN-S, no qual os condutores neutro e o de proteção são distintos.
Alternativa B:
TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
Alternativa C:
TN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor, em parte do esquema.
Alternativa D:
TT, o qual possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
Alternativa E:
IT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
