Questão 1236192 de Engenharia Elétrica e Engenharia Eletrônica - CESPE CEBRASPE 2016

Questão

ID 1236192

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Sistema de Proteção Contra Descargas Atmosféricas (SPDA)

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado do Paraná

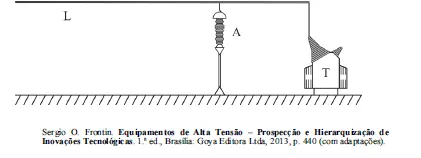

A figura precedente ilustra esquematicamente um para-raios (elemento A) utilizado como equipamento de proteção apropriado de um transformador de potência (elemento T), o qual é atendido por uma linha de transmissão (elemento L). Com relação a esse tipo de proteção e aos equipamentos envolvidos nesse sistema, assinale a opção correta.

Alternativa A: No esquema apresentado, o para-raios desempenha função de
proteção similar à de um disjuntor comandado por relé de
distância associado à proteção de linha de transmissão.
Alternativa B: Se o para-raios for de carboneto de silício com centelhadores,
então o nível de proteção contra impulsos de manobra para
esse equipamento será determinado pelo valor médio da tensão
residual, obtida quando o para-raios é submetido a um impulso
de corrente com tempo de crista adequadamente ajustado.
Alternativa C: Caso um impulso de tensão incida na linha de transmissão e o
para-raios venha a atuar, a isolação do transformador estará
completamente protegida, uma vez que o impulso de tensão
não é transmitido para o transformador.
Alternativa D: A tensão residual do para-raios é determinada conhecendo-se
a corrente de curto-circuito fase-terra no local em que o
transformador é instalado.
Alternativa E: Se for do tipo óxido metálico sem centelhadores, o para-raios
apresentará níveis de proteção contra impulsos atmosféricos
e contra impulsos de manobra.
