Questão 1236182

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1236182

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado do Paraná

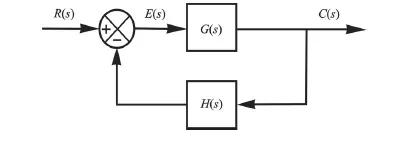

Considerando a figura precedente, que ilustra o diagrama de blocos de um sistema de controle com realimentação, assinale a opção correta, acerca dos métodos de análise de estabilidade desse sistema.

Alternativa A: O referido sistema será considerado estável se sua resposta ao
impulso tender para zero à medida que o tempo tender para
infinito e se cada entrada limitada produzir uma saída limitada.
Alternativa B: O critério de estabilidade de Nyquist relaciona a resposta em
frequência de malha aberta ao número de zeros e polos de
1 + G(s)H(s) que estão no semiplano esquerdo do plano s.
Alternativa C: Para que o sistema em malha fechada seja estável, todas as
raízes da equação característica 1 + G(s)H(s) = 0 devem estar
no semiplano direito do plano s.
Alternativa D: Segundo o critério de estabilidade de Routh-Hurwitz, se algum
coeficiente da equação característica do sistema em malha
fechada for zero ou negativo e houver pelo menos um
coeficiente positivo, então o sistema será assintoticamente
estável.
Alternativa E: Se o referido sistema tiver raízes com partes reais iguais a zero,
mas nenhuma raiz com parte real positiva, ele será instável.
