Questão
ID 1233152Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Tribunal de Contas do Estado de Pernambuco

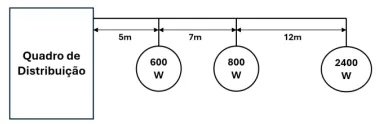

Observe o quadro de distribuição a seguir, ao qual estão conectadas três fontes de carga, que podem atuar simultaneamente.

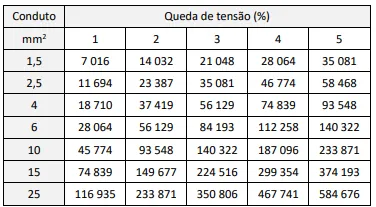

O conduto que conecta essas cargas ao quadro de distribuição deve ser dimensionado adequadamente, utilizando os valores indicados na tabela a seguir.
Soma das Potências em Watts x Distância em Metros
Para um valor de queda de tensão de 2%, o fio de menor seção que pode ser empregado é o de:
