Questão
ID 1223792Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Instalações Industriais e Instalações para Motores (Força Motriz)
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal Militar
J. Niskier. Manual de instalações elétricas. Rio de Janeiro: LTC, 2005.

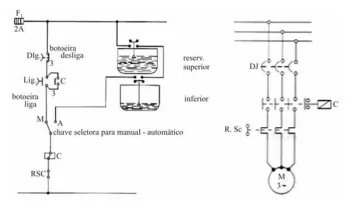

Um prédio administrativo de 8 pavimentos possui dois reservatórios de água controlados por boias eletromecânicas, conforme ilustrado pelos diagramas do sistema de controle e de força mostrados na figura acima. Para acionamento regular da bomba, as boias devem fornecer estado adequado em função das necessidades de água.
Considerando essas informações, julgue os itens subsequentes.
A condição para que o motor M seja acionado na posição automática é o reservatório superior estar vazio e o reservatório inferior estar cheio.
