Questão 1222703

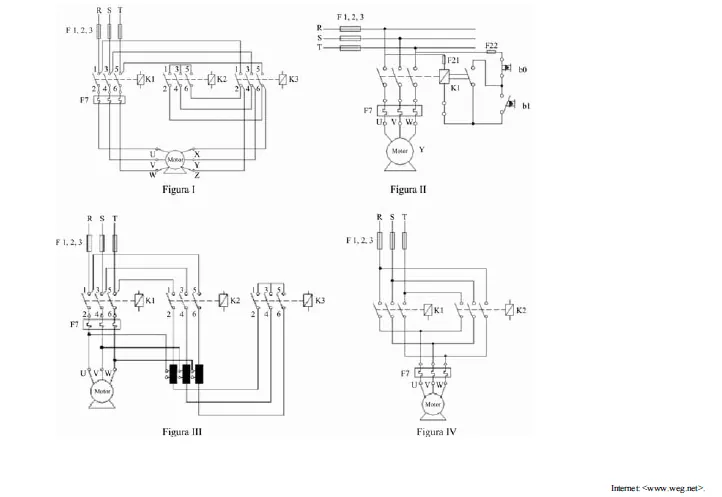

Um motor de indução trifásico novo deve ser testado para instalação em uma máquina, montada em um galpão industrial, após reforma. As especificações desse motor são: potência igual a 17,3 kW; 12 terminais externos para ligações; 4 polos; escorregamento 10%; tensões de alimentação de linha 220/380/440/760 V; 60 Hz; rotor tipo gaiola de esquilo; fator de potência de 80% e rendimento unitário. Para as condições de aplicação do motor, a relação entre a corrente de partida e a corrente nominal é igual a 5. Testes deverão ser efetuados levando-se em conta diferentes ligações elétricas, conforme ilustram os esquemas mostrados nas figuras acima. A partir dessas informações e das figuras apresentadas, julgue os itens subsequentes.

A figura IV mostra esquema de alimentação de motor com inversão de rotação.
