Questão 1222664

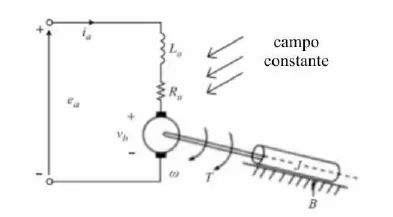

O motor de corrente contínua (CC) é um dispositivo de conversão eletromecânica de energia muito utilizado em servomecanismos. A figura acima mostra um modelo para esse tipo de motor, em que são representadas a parte elétrica (isto é, a malha do circuito de armadura) e a parte mecânica — J representa o momento de inércia do rotor e da carga sendo tracionada, e B é o coeficiente de atrito viscoso referente ao atrito do eixo do rotor e da carga com seus mancais. A tensão e_a(t) é a tensão de armadura (ou de entrada). Com base nesse modelo e assumindo que se trata de um motor com ímã permanente, julgue os itens de 66 a 71.

Para uma tensão de entrada e_a(t) constante, se o eixo do motor for bloqueado, o torque de bloqueio será, em regime permanente, diretamente proporcional a e_a(t).
