Questão 1222661

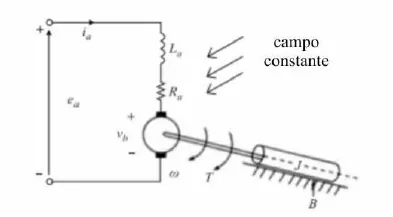

O motor de corrente contínua (CC) é um dispositivo de conversão eletromecânica de energia muito utilizado em servomecanismos. A figura acima mostra um modelo para esse tipo de motor, em que são representadas a parte elétrica (isto é, a malha do circuito de armadura) e a parte mecânica — J representa o momento de inércia do rotor e da carga sendo tracionada, e B é o coeficiente de atrito viscoso referente ao atrito do eixo do rotor e da carga com seus mancais. A tensão e_a(t) é a tensão de armadura (ou de entrada). Com base nesse modelo e assumindo que se trata de um motor com ímã permanente, julgue os itens de 66 a 71.

Se a reatância indutiva no circuito de armadura não for levada em conta, o motor CC em tela poderá ser considerado um sistema dinâmico de primeira ordem, quando se relaciona a tensão de entrada e_a(t) e a velocidade de rotação
