Questão
ID 1222658Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal Militar

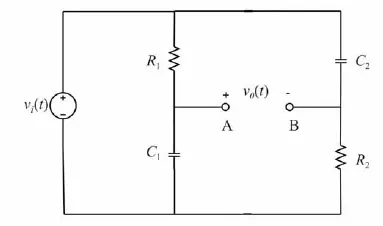

A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
Se R1 = R2 e C1 = C2, o circuito em tela corresponde a um sistema de fase não mínima.
