Questão
ID 1222649Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal Militar

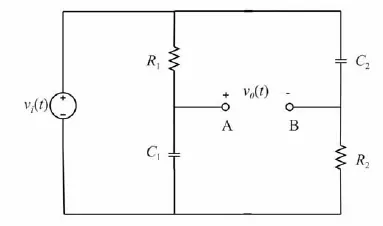

A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
A impedância de saída, Zo(s), entre os terminais A e B, tem o valor Zo(s) = R1/(1 + sR1C1) + R2/(1 + sR2C2).
