Questão 1219824

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 1219824

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal de Justiça

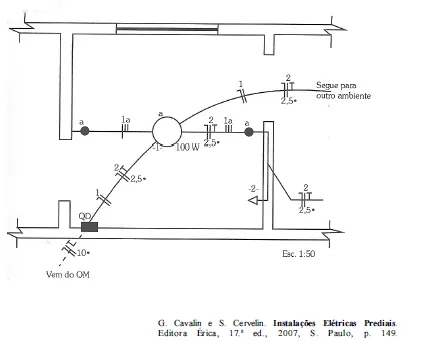

Considerando a figura apresentada, que ilustra parte da planta baixa de uma instalação elétrica predial em baixa tensão, julgue os próximos itens.

Nessa instalação, originam-se no quadro de medição dois circuitos, cada um deles contendo um condutor fase, um condutor neutro e um fio terra.
