Questão 1219809

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 1219809

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Dimensionamento de Condutores e Eletrodutos

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal de Justiça

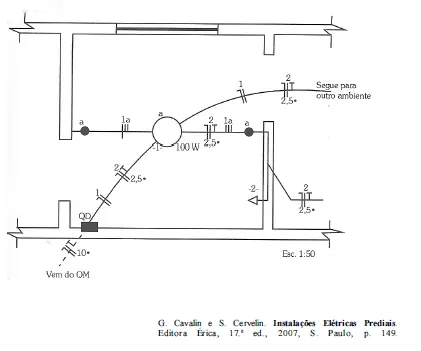

Considerando a figura apresentada, que ilustra parte da planta baixa de uma instalação elétrica predial em baixa tensão, julgue os próximos itens.

A seção dos condutores no circuito 2 é de 2,5 mm2. Esse circuito foi dimensionado para atender, exclusivamente, o cômodo apresentado na figura.
