Questão
ID 1219319Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal de Justiça
Julgue os próximos itens, acerca de eletricidade e eletrônica analógica e digital.

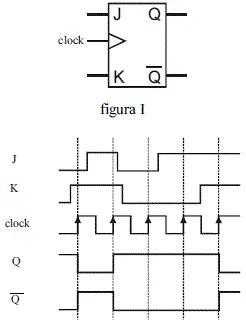

Considere um flip-flop do tipo JK, cujo diagrama está
mostrado na figura I abaixo, em que o estado inicial é Q = 1 e
em cujas entradas foram aplicados os sinais J e K, mostrados
na figura II. Nessas condições, os sinais nas saídas Q e
do
flip-flop serão aqueles mostrados na figura II.
