Questão
ID 1218326Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal de Justiça

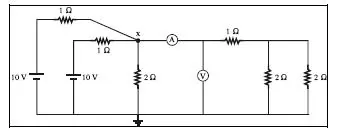

A figura acima mostra um circuito alimentado por duas fontes de corrente contínua ideais. Considerando que, para a medição de corrente e de tensão, sejam inseridos dois medidores ideais em determinado trecho desse circuito, julgue os itens subseqüentes.
A tensão indicada pelo voltímetro é igual a 9 V.
