Questão
ID 1210957Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Serviço Federal de Processamento de Dados

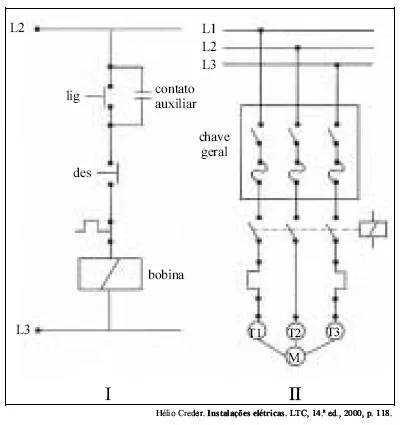

Na figura acima, que mostra um diagrama de controle (I) e um diagrama de força (II) para acionamento e proteção de um motor de indução, considere que todos os componentes operem de forma satisfatória. Com relação aos dispositivos de comando e de proteção representados nos diagramas, julgue os itens que se seguem.
O contato auxiliar no diagrama de controle é utilizado manualmente para desligar o circuito de força, caso o relé térmico falhe na detecção de sobrecargas no motor.
