Questão
ID 1209043Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2003 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Serviço Autônomo de Água e Esgoto de Alagoinhas

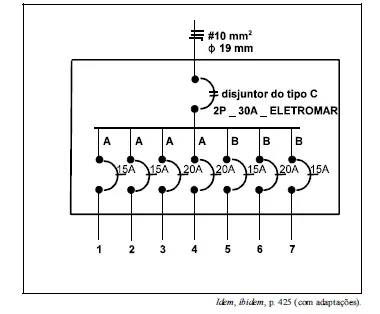

A figura acima mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação. De acordo com o esquema da figura, julgue os itens que se seguem.
A seção de todos os condutores dos circuitos é igual a 10 mm².
