Questão
ID 1209031Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Cálculos
Ano: 2003 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Serviço Autônomo de Água e Esgoto de Alagoinhas

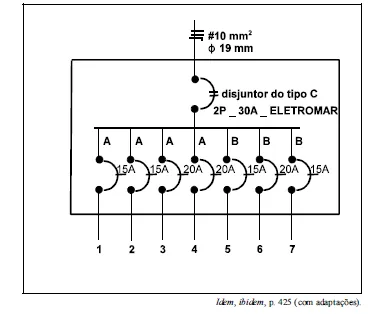

A figura acima mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação. De acordo com o esquema da figura, julgue os itens que se seguem.
O disjuntor geral da instalação é de 30 amperes.
