Questão 1207713

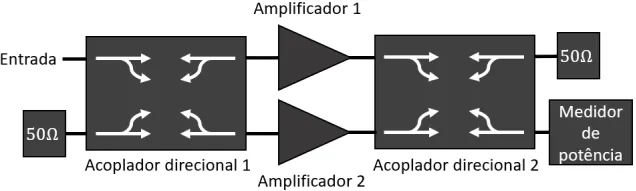

Deseja-se medir a potência de saída de um amplificador balanceado utilizando-se um medidor de potência. O amplificador balanceado abaixo é composto de acopladores direcionais de 3 dB, dois amplificadores idênticos com ganho de 30 dB, e impedâncias de 50 Ω. O sistema é baseado em 50 Ω, o sinal na porta de entrada possui frequência de 4 GHz e potência média de 500 μW. Considerar log₁₀2=0,3.

A leitura da potência média no medidor de potência será
