Questão
ID 1207672Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Senado Federal

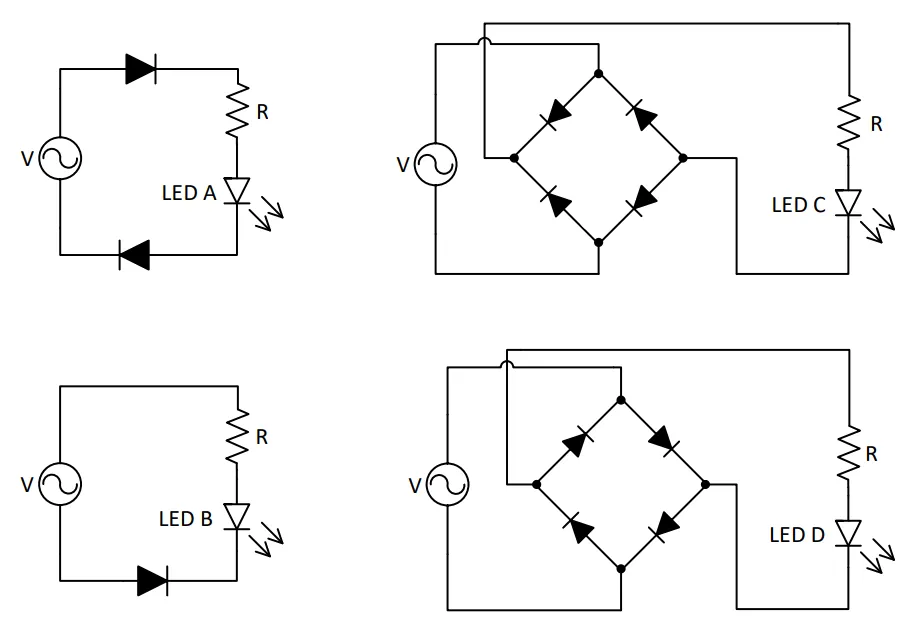

Nos circuitos abaixo, os diodos são ideais, as fontes de tensão são senoidais com 1 Hz e os resistores R são dimensionados para que, quando houver corrente no circuito, os respectivos leds acendam.
A esse respeito, assinale a afirmativa correta.
