Questão
ID 1185008Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria de Estado de Educação do Amazonas

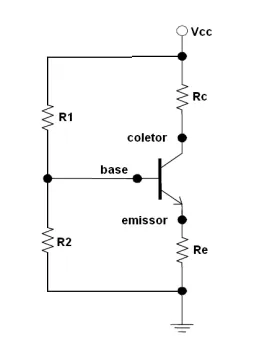

A figura acima apresenta um circuito de polarização de um transistor. Os resistores Re e Rc são iguais a, respectivamente, 200Ω e 1400Ω, com quedas de tensão respectivamente iguais a 1 V e 7 V.
A tensão VCC desse circuito, sabendo-se que a tensão em RC é 40% do seu valor, é igual a
