Questão
ID 1184574Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2018 Banca: INSTITUTO ACESSO Órgão: Secretaria de Estado de Educação do Amazonas

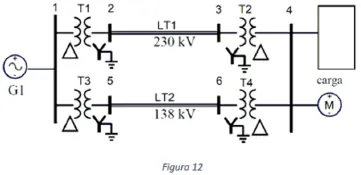

A figura 12 apresenta um sistema elétrico de potencia composto por gerador, 6 barramentos, 4 transformadores e duas cargas.

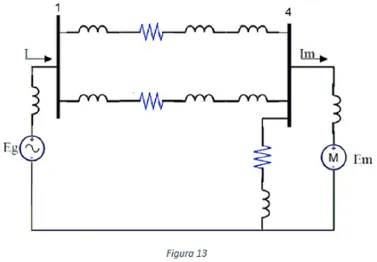

Para determinar a corrente em cada ponto do sistema determina-se o diagrama inifiliar representado na figura 13.
Sabe-se que o gerador possui uma reatância transitória Xg = 22,5%, uma potência nominal Sg = 90 MVA e uma tensão nominal Vg = 13,8 kV, e o motor possui uma reatância transitória Xm = 20%, uma potência nominal Sm = 40,5 MVA e uma tensão nominal Vm = 9 kV, e que o transformador T4 é de 138 kV para 10 kV. Sabendo que o diagrama unifiliar foi determinado a partir de uma tensão base de linha de 230 kV e uma potência base trifásica de 100 MVA, as reatâncias do gerador e do motor são iguais a:
