Questão
ID 1180371Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Secretaria de Estado de Saúde do Acre

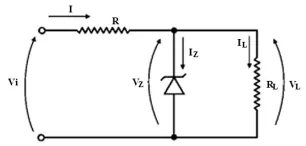

Avalie o circuito a seguir, tendo como referência os seguintes dados:
Vi (input) = 15 V ±10%
ILmáx = 20 mA
VL = 10 V
Diodo Zener com características → Vz = 10 V e Pzmax = 400mW
Com base nos dados apresentados o Izmax no circuito vale:
