Questão
ID 1129676Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2025 Banca: NUCEPE UESPI - Núcleo de Concursos e Promoção de eventos Órgão: Secretaria de Estado da Educação do Piauí

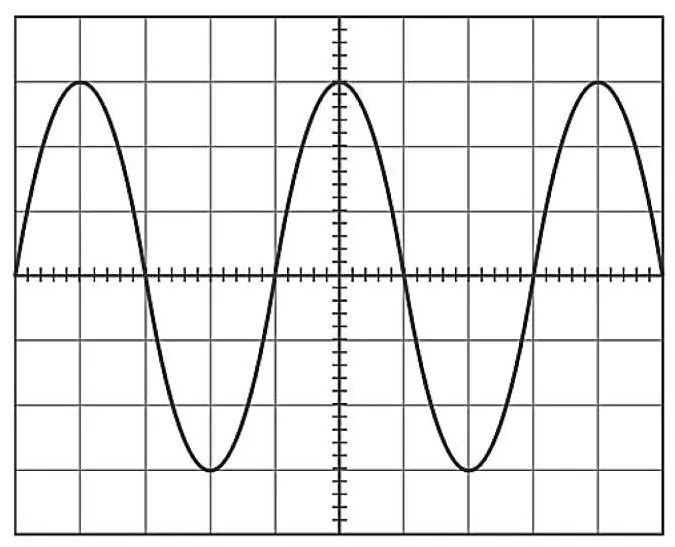

Um sinal de onda senoidal é representado na tela de um osciloscópio, conforme a imagem. O osciloscópio foi ajustado para uma atenuação de 5 V/div e base de tempo de 2 ms/div.
Fonte: CRUZ, Eduardo César Alves; CHOUERI Júnior, Salomão. Eletrônica analógica básica. 2. ed. São Paulo: Érica, 2015.
Avalie as seguintes afirmações sobre este sinal de onda:
I. O seu valor de pico corresponde a 5 V.
II. O seu valor de pico a pico corresponde a 30 V.
III. Possui uma frequência de 125 Hz.
IV. Possui um período de 20 ms.
Assinale a alternativa que contenha APENAS as afirmações corretas.
