Questão 1129338

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1129338

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Máquinas de Corrente Contínua

Ano: 2016 Banca: SEDUC PI - Secretaria de Estado de Educação do Piauí Órgão: Secretaria de Estado da Educação do Piauí

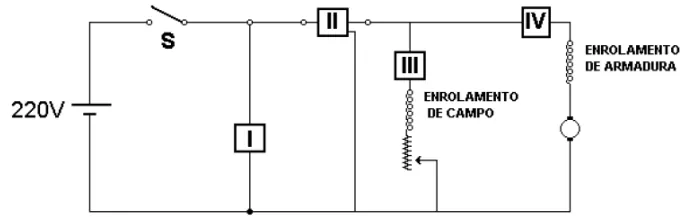

A figura a seguir representa um motor de corrente contínua tipo shunt.

Os elementos I, II, II e IV representam instrumentos de medição.

Marque a alternativa CORRETA.

Alternativa A:
Se a chave “S” estiver fechada, o instrumento I, que é um amperímetro, medirá a corrente solicitada pelo motor.
Alternativa B:
Se a chave “S” estiver aberta, o instrumento I, que é um voltímetro, medirá a tensão da fonte, 220V.
Alternativa C:
Se a chave “S” for fechada, o instrumento II medirá a potência solicitada pelo motor, pois o mesmo é um Wattímetro.
Alternativa D:
O elemento III com certeza é um multímetro Digital, conectado como amperímetro, pois instrumentos analógicos não podem ser utilizados em circuitos que alimentam máquinas rotativas.
