Questão
ID 1129332Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2016 Banca: SEDUC PI - Secretaria de Estado de Educação do Piauí Órgão: Secretaria de Estado da Educação do Piauí

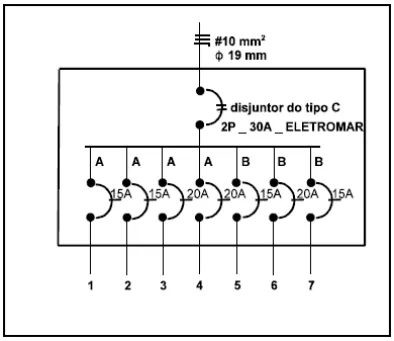

A figura abaixo mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação.
De acordo com o esquema da figura, julgue os itens que se seguem.
I. O disjuntor geral da instalação é de 30 amperes.
II. A seção de todos os condutores dos circuitos é igual a 10 mm² .
III. O diâmetro do eletroduto do alimentador é igual a 19 mm.
Está correto o que se afirma em
