Questão
ID 1128085Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2023 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Secretaria de Educação do Estado do Ceará
A Figura I mostra um circuito elétrico ligado por uma fonte de alimentação alternada, três resistores em série e um osciloscópio (Tektonix XSC1) conectado nos terminais do resistor de 5kΩ. Já a Figura II apresenta a forma de onda captada por esse instrumento de medida. Considere que a chave seletora de ganho do canal vertical do osciloscópio foi ajustada para 10 Vots/divisão, enquanto que a chave seletora da base de tempo foi fixada a 2 ms/divisão.

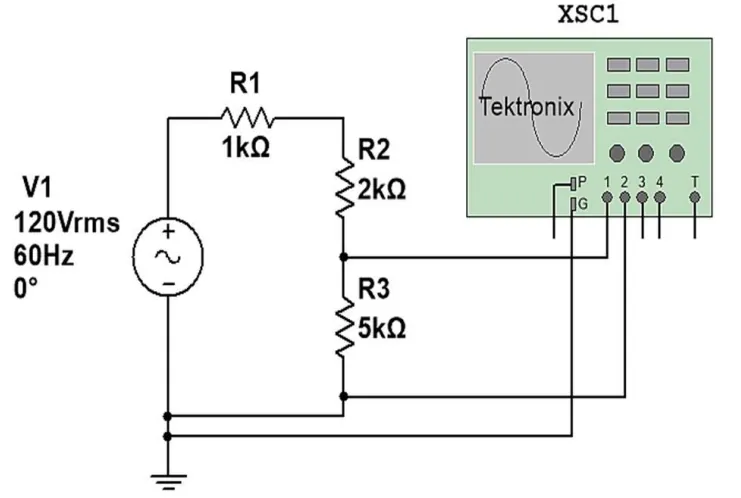

Figura I

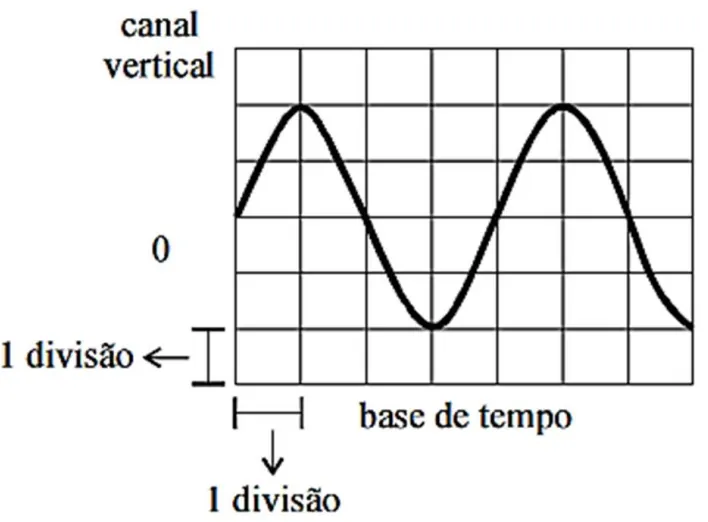

Figura II
Conforme as informações do enunciado da questão, assinale a alternativa que representa a tensão de pico (em V) a tensão de pico a pico (em V) e a frequência (em Hz), respectivamente:
