Questão
ID 1128073Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2023 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Secretaria de Educação do Estado do Ceará

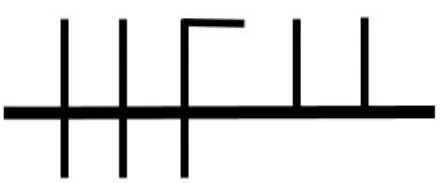

O setor de projeto de instalações elétricas utiliza os símbolos de dados das normas IEC 60417 (símbolos gráficos para usar um equipamento) e IEC 60617 (símbolos gráficos para diagramas). Assinale a alternativa que representa os símbolos gráficos dos condutores utilizados no interior do eletroduto mostrado na figura abaixo, respectivamente:
