Questão 1119323

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 1119323

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2026 Banca: REDE SARAH - Sarah Associação das Pioneiras Sociais Órgão: Rede Sarah de Hospitais de Reabilitação

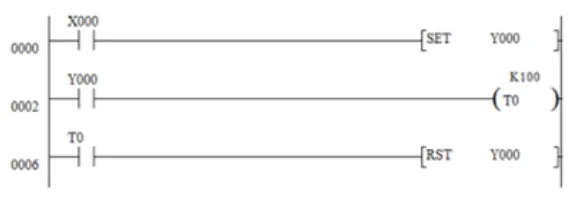

A imagem abaixo apresenta um trecho de código em LADDER do CLP TPW03 da WEG. Nessa lógica, o temporizador T0 é do tipo TON, e a constante K representa o tempo de contagem, em que o número que a sucede indica décimos de segundo (0,1 s).

Com base nessas linhas de programação, assinale a afirmativa incorreta.

Alternativa A:
Após 10 segundos de X000 acionado, o temporizador TON concluirá a contagem e mudará seu estado, permanecendo assim, enquanto Y000 continuar ligado.
Alternativa B:
Nesse contexto, poderíamos conectar o X000 diretamente ao temporizador, eliminando o uso de Y000 como entrada, pois o comportamento final da lógica seria exatamente o mesmo.
Alternativa C:
O temporizador TON inicia sua contagem apenas quando sua entrada recebe nível lógico verdadeiro e zera a contagem sempre que a entrada volta a nível lógico falso.
Alternativa D:
A utilização da função SET no Y000 garante que o temporizador será mantido ativo, após o acionamento inicial de X000, contribuindo para o controle do fluxo da lógica.
