Questão 1119307

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 1119307

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2026 Banca: REDE SARAH - Sarah Associação das Pioneiras Sociais Órgão: Rede Sarah de Hospitais de Reabilitação

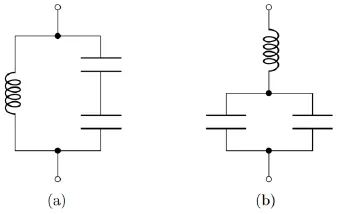

A Figura a seguir apresenta duas associações envolvendo um indutor de 50 mH e dois capacitores de 10 μF.

Figura: associações LC.

Sobre essas associações, é correto afirmar que

Alternativa A:
a associação (a) representa uma ressonância de impedância nula, quando o conjunto opera a uma frequência de 2 kHz.
Alternativa B:
a associação (b) representa uma ressonância de impedância nula, quando o conjunto opera a uma frequência de 1 kHz.
Alternativa C:
a associação (a) representa uma ressonância de impedância infinita, quando o conjunto opera a uma frequência de 2000 rad/s.
Alternativa D:
a associação (b) representa uma ressonância de impedância infinita, quando o conjunto opera a uma frequência de 1000 rad/s.
