Questão 1119305

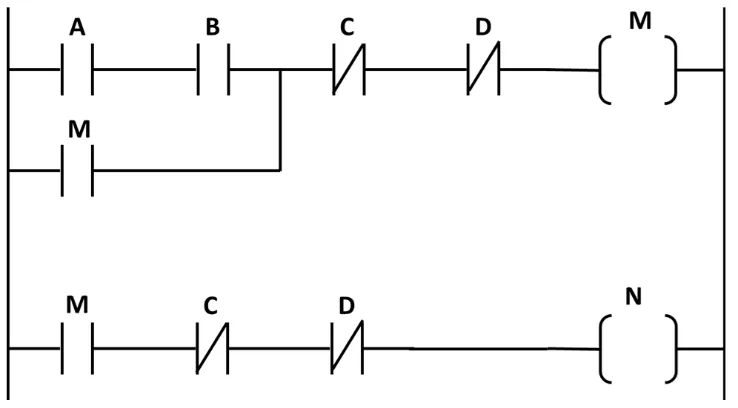

A Figura a seguir apresenta um diagrama da linguagem Ladder para automação de um processo utilizando CLP.

Figura 1: diagrama Ladder.

Sobre esse diagrama, avalie as afirmativas a seguir:

I. O processo acionado pela saída M somente é posto em funcionamento caso as entradas A e B sejam simultaneamente acionadas.

II. Uma vez acionado, o processo M mantém-se em funcionamento, mesmo sem que A e B estejam ativadas, devido ao contato de selo.

III. O processo N funciona independente do processo M. IV. As entradas C e D atuam para desligar ambos os processos, desde que acionadas simultaneamente.

Está correto o que se afirma em
