Questão 1119284

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 1119284

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Ensaios de Máquinas e Transformadores

Ano: 2026 Banca: REDE SARAH - Sarah Associação das Pioneiras Sociais Órgão: Rede Sarah de Hospitais de Reabilitação

TCs são utilizados na proteção das subestações de unidades hospitalares. Periodicamente são submetidos a vários tipos de ensaios que determinam a sua confiabilidade no sistema.

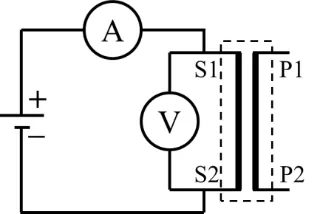

A figura a seguir ilustra um TC submetido ao ensaio para determinação da resistência do seu enrolamento secundário.

Em relação ao método da queda de tensão utilizado para determinar a resistência do enrolamento dos TCs, a norma estabelece que

Alternativa A:
a corrente pulsante permanente não pode ser superior a 100% da corrente nominal do enrolamento sob ensaio.
Alternativa B:
o voltímetro utilizado nesse ensaio deve possuir impedância de, no mínimo, 20 vezes o valor da resistência a ser medida.
Alternativa C:
os medidores utilizados têm de estar posicionados o mais afastados possível do TC, para que os campos magnéticos não influenciem as indicações dos medidores.
Alternativa D:
se a fonte de corrente for do tipo alternada, a frequência também deverá ser medida, para que haja a garantia de uma onda senoidal de 60 Hz.
