Questão
ID 1118970Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2026 Banca: REDE SARAH - Sarah Associação das Pioneiras Sociais Órgão: Rede Sarah de Hospitais de Reabilitação

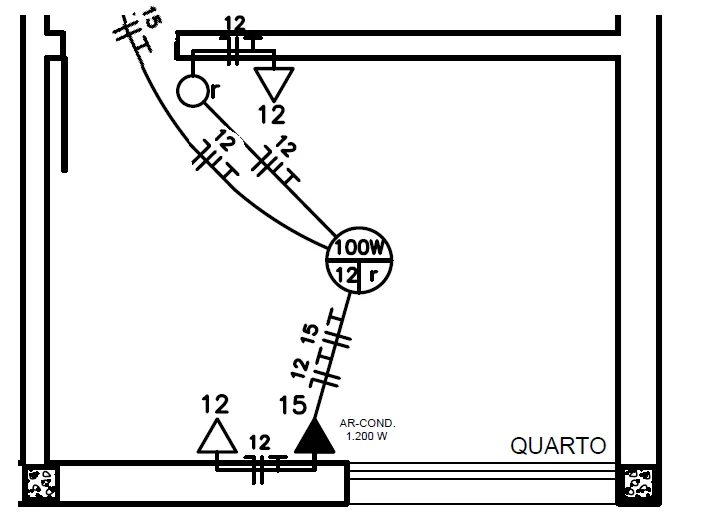

A figura a seguir apresenta parte da planta baixa de instalações elétricas de uma edificação.
Sobre essa figura, analise as afirmativas a seguir.
I. O interruptor r é do tipo three-way.
II. A tomada utilizada para o ar-condicionado é alta, de uso especial, e bifásica.
III. O centro de luz e as tomadas de uso comum do cômodo estão no mesmo circuito.
Está correto o que se afirma apenas em
