Questão 1118500

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1118500

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2016 Banca: REDE SARAH - Sarah Associação das Pioneiras Sociais Órgão: Rede Sarah de Hospitais de Reabilitação

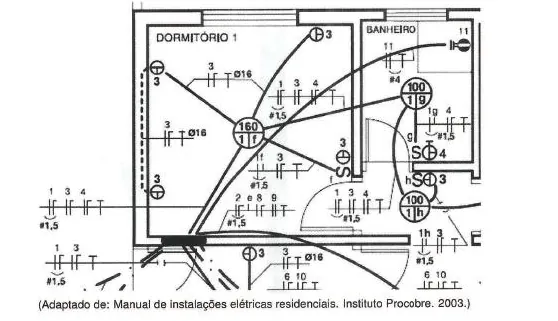

Considere o desenho a seguir, que representa o fragmento de um projeto de instalações elétricas de baixa tensão.

Sobre esse fragmento de projeto, assinale a alternativa correta.

Alternativa A: O circuito 1 é um circuito aplicado à iluminação, cuja seção dos condutores é de 1,5 mm² para o qual falta a simbologia de um retorno na tubulação entre a lâmpada e o interruptor “f”.
Alternativa B: O circuito 3 é um circuito monofásico, de tomadas de uso geral, cuja seção dos condutores deve ser de, no mínimo, 2,5 mm².
Alternativa C: O circuito 3 é um circuito monofásico, de tomadas de uso específico, cuja seção dos condutores é de 2,5mm².
Alternativa D: Os circuitos 1, 3 e 4 deveriam ter, obrigatoriamente, um condutor terra aplicado a cada um deles, de modo a garantir a segurança da instalação.
