Questão 1118466 de Engenharia Elétrica e Engenharia Eletrônica - REDE SARAH 2016

Questão

ID 1118466

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)

Ano: 2016 Banca: REDE SARAH - Sarah Associação das Pioneiras Sociais Órgão: Rede Sarah de Hospitais de Reabilitação

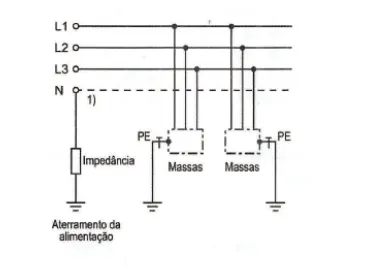

Analise a figura a seguir, que representa um esquema de aterramento.

Sobre esse esquema, assinale a alternativa correta.

Alternativa A: Trata-se do esquema TT, que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
Alternativa B: Trata-se do esquema TN, que possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Nesse caso, a sua variante, de acordo com a disposição do condutor neutro e do condutor de proteção, é o esquema TN-S, no qual o condutor neutro e o condutor de proteção são distintos.
Alternativa C: Trata-se do esquema IT, em que todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através da impedância. Nesse caso, as massas são coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação.
Alternativa D: Trata-se do esquema IT, em que todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através da impedância. Nesse caso, as massas são aterradas em eletrodos separados e independentes do eletrodo de aterramento da instalação.
