Questão 1104667

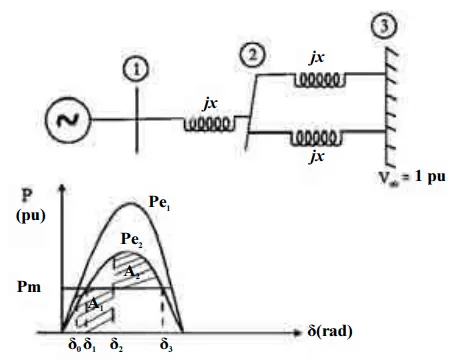

As figuras apresentadas a seguir ilustram um sistema que opera em regime permanente, fornecendo a potência P_m ao barramento infinito, a uma dada tensão. Repentinamente, ocorre um curto-circuito trifásico na barra 2, que é eliminado depois de um intervalo de tempo equivalente à diferença angular ( \(δ_2-δ_0\) ), voltando o sistema a operar, quando em regime permanente, em outro ponto de operação. Nas figuras, são mostradas as curvas de potência elétrica antes (P_e1) e após a falta (P_e2). Para eliminar a falta, foi necessário desligar permanentemente a linha II.

Com base nas figuras e nas informações apresentadas, julgue os itens que se seguem.

Após a eliminação da falta, o sistema volta a operar em regime permanente com ângulo igual a .
