Questão
ID 1104633Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

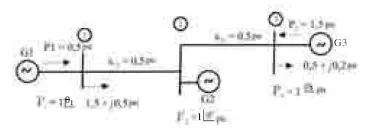

Considere o diagrama unifilar apresentado a seguir, no qual os dados de reatância, tensão e potência estão em pu. As resistências e capacitância das linhas são desprezíveis. O gerador G1 está gerando 0,5 pu de potência ativa, enquanto o gerador G3 gera 1,5 pu, também de potência ativa. O sistema opera com magnitude de tensão igual a 1,0 pu nas três barras. Na barra 1, há uma carga que absorve potência complexa igual a \(1,5+j0,5\) pu, enquanto, na barra 3, a carga absorve potência complexa igual a \(0,5j+0,2\) pu.
Com base na descrição apresentada acima e referência angular na barra 2, julgue os itens que se seguem.
A intensidade da corrente elétrica — I — que flui pela interligação 1-2 é igual a 2,0 pu.
