Questão 1104224

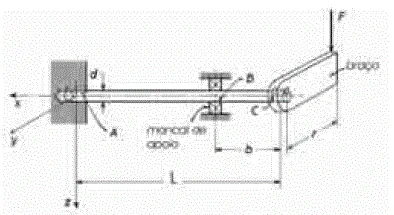

A figura acima mostra o esquema de um dispositivo para uso como mola em uma máquina. O acionamento é feito pela aplicação da força F na extremidade do braço, causando a deformação da barra de torção cilíndrica de diâmetro d e comprimento L, engastada em A por meio de uma chaveta. A conexão do braço com a barra em C também se dá por meio de chaveta. Um mancal de apoio está colocado em B, a uma distância b da extremidade C. Em face dessas informações, assumindo que o braço é totalmente rígido (não se deforma) e que as concentrações de tensão em A e em C devido às chavetas são iguais, julgue os itens seguintes.

A tensão cisalhante máxima devido à torção aplicada à barra cilíndrica é constante ao longo de todo o trecho AC, inclusive nas seções de engaste.
