Questão 1100151

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1100151

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas

Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Viamão

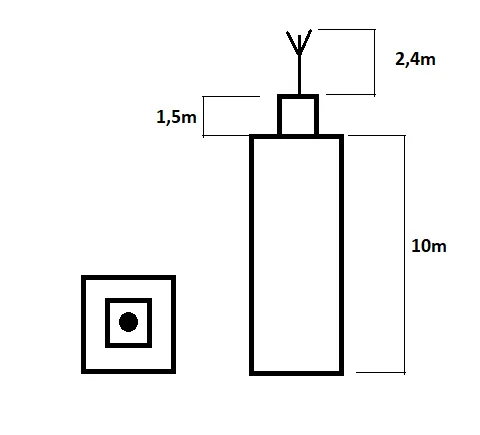

Conforme a norma NBR 5419 para o projeto de SPDA, determine a área do prédio protegida por um para-raios Franklin. O prédio possui 10 m de altura e superfície quadrada. No centro, o prédio possui uma caixa d’agua com 1,5 m de altura, onde foi instalado o dispositivo de proteção. O prédio requer nível de proteção III.

Tabela dos ângulos de proteção do método de Franklin:

Nível de proteção
		Ângulo de proteção (a) - método Franklin, em função da altura do captor (h) (ver Nota 1) e do nível de proteção
		0 - 20 m	21m - 30 m	31 m - 45 m	46 m - 60 m	> 60 m
I	20	25°	¹⁾	¹⁾	¹⁾	²⁾
II	30	35°	25°	¹⁾	¹⁾	²⁾
III	45	45°	35°	25°	¹⁾	²⁾
IV	60	55°	45°	35°	25°	²⁾

¹⁾ Aplicam-se somente os métodos eletrogeométrico, malha ou da gaiola de Faraday.

²⁾Aplica-se somente o método da gaiola da Faraday.
