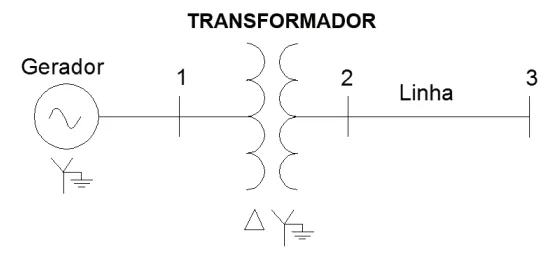

Na figura a seguir tem-se o diagrama unifilar de um sistema elétrico trifásico, sem nenhuma carga conectada na barra 3.
Fonte: Elaborado pela banca (2020).
Na tabela são fornecidas as tensões e as impedâncias em valores por unidade (pu), obtidos a partir da tensão-base e da potência-base adotadas como referência. A corrente-base na barra 3 é de 2000 amperes.
Componente de sequência | Gerador | Transformador (impedâncias) | Linha (impedâncias) | |
(impedância) | (tensões) | |||
Zero | j0,5 | 0 | j0,2 | j0,5 |
Positiva | j0,4 | 1+j0 | j0,2 | j0,3 |
Negativa | j0,4 | 0 | j0,2 | j0,3 |
\(Q= \begin{bmatrix} 1&1&1\\ 1 & a^2 & a\\ 1 & a & a^2 \end{bmatrix}\) \(Q^{-1}= \frac {1}{3} \begin{bmatrix} 1&1&1\\ 1 & a & a^2\\ 1 & a^2 & a \end{bmatrix}\) \(a=e^{j\frac{2\pi}{3}}\)
Considerando-se a resistência de falta igual a zero, o valor correto, em amperes, do curto-circuito monofásico para terra na barra 3, em componentes de fase, é de
