Questão 1096138

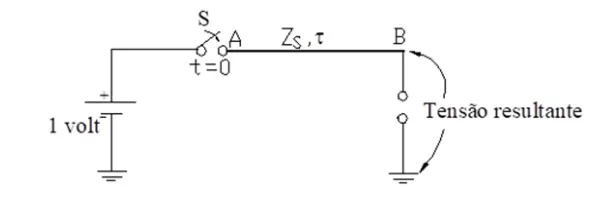

Na figura a seguir representa-se uma linha de transmissão monofásica AB, sem perdas, com impedância de surto Z_S = 1 Ω e tempo de trânsito \(\tau\) = 1ms. A extremidade B encontra-se aberta. No instante t = 0, através da chave S, a linha é energizada por uma fonte ideal de tensão contínua de amplitude 1 V.

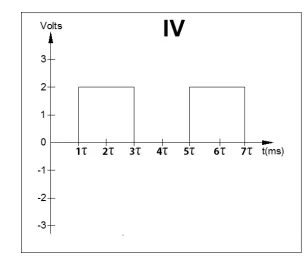

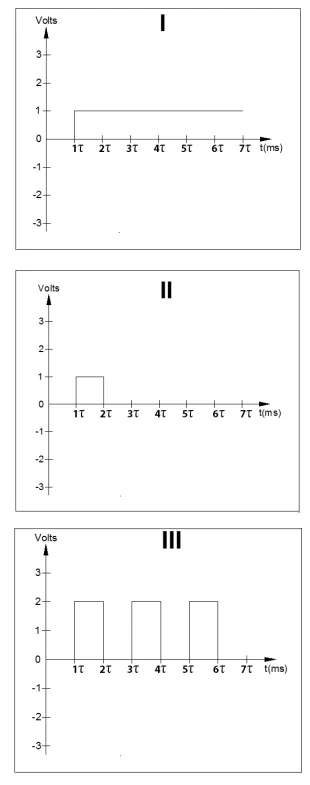

Observe os gráficos.

Fonte: Elaborado pela banca (2020).

A tensão resultante na extremidade B, em relação ao ponto de terra para o tempo até 7 \(\tau\) , está representada corretamente pelo gráfico indicado em
